架构

本指南解释 Data Flow 架构的主要概念

Data Flow 的服务器组件。
服务器组件可以为流和批处理作业部署的应用程序类型。
已部署应用程序的微服务架构，以及如何使用 DSL 定义该架构。
部署平台。

指南的其他部分解释

如何保护服务器组件以及用于与之交互的工具。
流数据管道的运行时监控。
可用于开发流和批处理数据管道的 Spring 项目。

服务器组件

Data Flow 有两个主要组件

Data Flow 服务器
Skipper 服务器

访问 Data Flow 的主要入口点是通过 Data Flow 服务器的 RESTful API。Web 仪表板从 Data Flow 服务器提供服务。Data Flow 服务器和 Data Flow Shell 应用程序都通过 Web API 进行通信。

服务器可以在多个平台上运行：Cloud Foundry、Kubernetes 或本地机器。每个服务器都将其状态存储在关系数据库中。

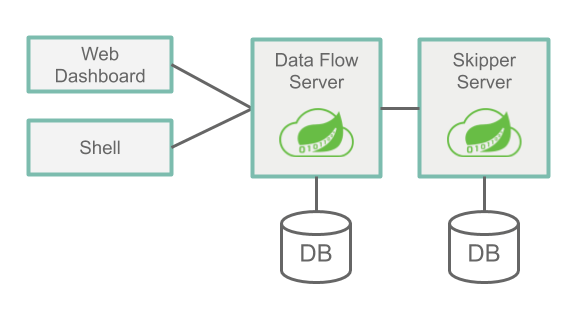

下图显示了架构和通信路径的高级视图

Spring Cloud Data Flow Architecture Overview

数据流服务器

数据流服务器负责

基于领域特定语言 (DSL) 解析流和批处理作业定义。
验证和持久化流、任务和批处理作业定义。
将 jar 和 Docker 镜像等工件注册到 DSL 中使用的名称。
将批处理作业部署到一个或多个平台。
将作业调度委托给平台。
查询详细的任务和批处理作业执行历史记录。
向流添加配置属性，以配置消息输入和输出，以及传递部署属性（例如初始实例数、内存要求和数据分区）。
将流部署委托给 Skipper。
审核操作（例如流创建、部署和取消部署以及批处理创建、启动和删除）。
提供流和批处理作业 DSL 代码补全功能。

Skipper 服务器

Skipper 服务器负责

将流部署到一个或多个平台。
使用基于状态机的蓝/绿更新策略在一个或多个平台上升级和回滚流。
存储每个流的清单文件历史记录（表示已部署应用程序的最终描述）。

数据库

数据流服务器和 Skipper 服务器需要安装 RDBMS。默认情况下，服务器使用嵌入式 H2 数据库。您可以将服务器配置为使用外部数据库。支持的数据库有 H2、HSQLDB、MariaDB、Oracle、Postgresql、DB2 和 SqlServer。每个服务器启动时都会自动创建模式。

安全

数据流和 Skipper 服务器可执行 jar 使用 OAuth 2.0 身份验证来保护相关的 REST 端点。您可以使用基本身份验证或 OAuth2 访问令牌来访问这些端点。对于 OAuth 提供程序，我们建议使用 CloudFoundry 用户帐户和身份验证 (UAA) 服务器，该服务器还提供全面的 LDAP 支持。有关根据您的需求配置安全功能的更多信息，请参阅参考指南中的安全部分。

默认情况下，REST 端点（管理、管理和运行状况）以及仪表板 UI 不需要经过身份验证的访问。

应用程序类型

应用程序有两种类型

长期运行的应用程序。长期运行的应用程序有两种类型
- 消息驱动的应用程序，其中通过单个输入或输出（或两者）消耗或生成无限量的数据。
- 第二种是消息驱动的应用程序，它可以有多个输入和输出。它也可能是一个根本不使用消息中间件的应用程序。
处理有限数据集然后终止的短期应用程序。短期应用程序有两种变体。
- 第一种是运行您的代码并在数据流数据库中记录执行状态的任务。它可以选择使用 Spring Cloud Task 框架，并且不需要是 Java 应用程序。但是，应用程序确实需要在数据流的数据库中记录其运行状态。
- 第二种是第一种的扩展，它包括 Spring Batch 框架作为执行批处理的基础。

通常会编写基于 Spring Cloud Stream 框架的长期运行应用程序和基于 Spring Cloud Task 或 Spring Batch 框架的短期应用程序。文档中有许多指南介绍了如何在开发数据管道时使用这些框架。但是，您也可以编写不使用 Spring 的长期运行和短期运行应用程序。它们也可以用其他编程语言编写。

根据运行时，您可以通过两种方式打包应用程序

可以从 Maven 存储库、文件位置或通过 HTTP 访问的 Spring Boot uber-jar。
托管在 Docker 注册表中的 Docker 镜像。

长期运行的应用程序

长生命周期应用程序应持续运行。如果应用程序停止，平台负责重新启动它。

Spring Cloud Stream 框架提供了一种编程模型，用于简化编写连接到公共消息传递系统的消息驱动型微服务应用程序。您可以编写与特定中间件无关的核心业务逻辑。要使用的中间件通过将 Spring Cloud Stream Binder 库作为依赖项添加到应用程序来确定。以下消息传递中间件产品都有绑定库

数据流服务器委托 Skipper 服务器部署长生命周期应用程序。

具有源、处理器和接收器的流

Spring Cloud Stream 定义了绑定接口的概念，该接口在代码中封装了消息交换模式，即应用程序的输入和输出是什么。Spring Cloud Stream 提供了多个绑定接口，它们对应于以下常见的邮件交换合同

源：将消息发送到目的地的消息生产者。
接收器：从目的地读取消息的消息使用者。
处理器：源和接收器的组合。处理器从一个目的地消费消息，并生成要发送到另一个目的地的消息。

这三种类型的应用程序通过使用 source、processor 和 sink 来描述要注册的应用程序的 类型，从而在数据流中注册。

以下示例显示了用于注册 http 源（侦听 HTTP 请求并将 HTTP 有效负载发送到目的地的应用程序）和 log 接收器（从目的地消费并记录接收到的消息的应用程序）的 shell 语法

dataflow:>app register --name http --type source --uri maven://org.springframework.cloud.stream.app:http-source-rabbit:3.2.1
Successfully registered application 'source:http'

dataflow:>app register --name log --type sink --uri maven://org.springframework.cloud.stream.app:log-sink-rabbit:3.2.1
Successfully registered application 'sink:log'

使用在数据流中注册的 http 和 log，您可以使用流管道 DSL 创建流定义，该 DSL 使用管道和过滤器语法，如下例所示

dataflow:>stream create --name httpStream --definition "http | log"

http | log 中的管道符号表示源输出到接收器输入的连接。数据流在部署流时设置适当的属性，以便 source 可以通过消息传递中间件与 sink 进行通信。

具有多个输入和输出的流

源、接收器和处理器都具有单个输出、单个输入或两者兼而有之。这使得数据流可以设置将输出目的地与输入目的地配对的应用程序属性。但是，消息处理应用程序可以具有多个输入或输出目的地。Spring Cloud Stream 通过允许您定义自定义绑定接口来支持这一点。

要定义包含具有多个输入的应用程序的流，必须使用 app 类型而不是 source、sink 或 processor 类型注册应用程序。流定义使用流应用程序 DSL，它将单个管道符号 (|) 替换为双管道符号 (||)。将 || 视为表示“并行”，应用程序之间没有隐含的连接。

以下示例显示了一个虚构的 orderStream

dataflow:> stream create --definition "orderGeneratorApp || baristaApp || hotDrinkDeliveryApp || coldDrinkDeliveryApp" --name orderStream

当您使用 | 符号定义流时，数据流可以将流中的每个应用程序配置为与其在 DSL 中的相邻应用程序进行通信，因为始终有一个输出与一个输入配对。当您使用 || 符号时，您必须提供将多个输出和输入目标配对在一起的配置属性。

您还可以使用流应用程序 DSL 创建具有单个应用程序的流，以及部署不使用消息中间件的应用程序。

这些示例让您大致了解了长期存在的应用程序类型。其他指南更详细地介绍了如何开发、测试和注册长期存在的应用程序以及如何部署它们。

下一个主要部分讨论已部署流的运行时架构。

短期应用程序

短期应用程序运行一段时间（通常是几分钟到几小时），然后终止。它们的运行可能基于时间表（例如，每个工作日的上午 6 点）或响应事件（例如，将文件放入 FTP 服务器）。

Spring Cloud Task 框架允许您开发一个短期微服务，用于记录短期应用程序的生命周期事件（例如开始时间、结束时间和退出代码）。

任务应用程序使用名称 task 在数据流中注册，以描述应用程序的类型。

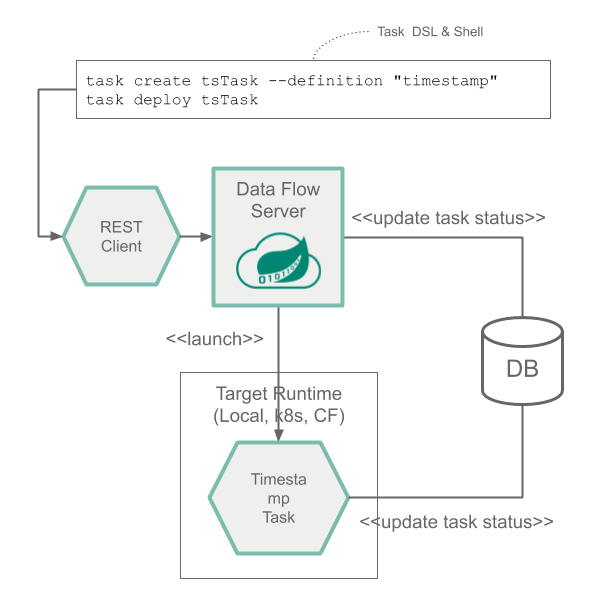

以下示例显示了用于注册 timestamp 任务（打印当前时间并退出的应用程序）的 shell 语法

dataflow:> app register --name timestamp --type task --uri maven://io.spring:timestamp-task:2.0.2

任务定义是通过引用任务的名称创建的，如下例所示

dataflow:> task create tsTask --definition "timestamp"

Spring Batch 框架可能是编写短期应用程序的 Spring 开发人员首先想到的。Spring Batch 提供了比 Spring Cloud Task 丰富得多的功能集，建议在处理大量数据时使用。用例可能是读取许多 CSV 文件，转换数据的每一行，并将每个转换后的行写入数据库。Spring Batch 提供了自己的数据库模式，其中包含有关 Spring Batch 作业执行的更丰富的信息集。Spring Cloud Task 与 Spring Batch 集成，因此，如果 Spring Cloud Task 应用程序定义了 Spring Batch 作业，则会创建 Spring Cloud Task 和 Spring Batch 运行表之间的链接。

使用 Spring Batch 的任务的注册和创建方式与前面显示的相同。

Spring Cloud Data Flow 服务器将任务启动到平台。

组合任务

Spring Cloud Data Flow 允许用户创建一个有向图，其中图的每个节点都是一个任务应用程序。

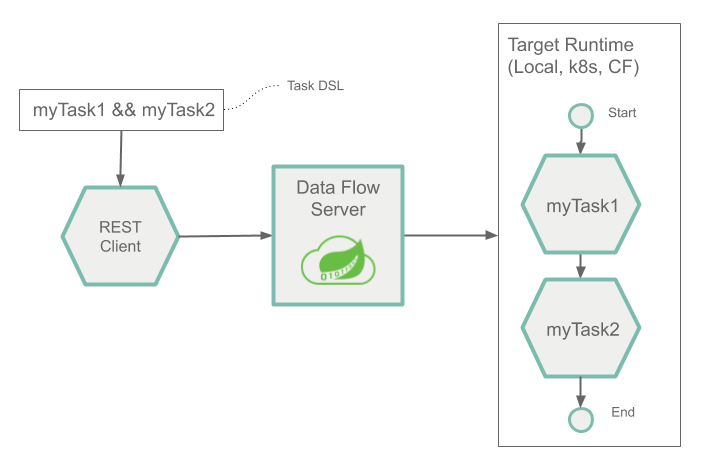

这是通过使用组合任务领域特定语言 (DSL) 来完成的。组合任务 DSL 中有几个符号决定了整体流程。参考指南对此进行了详细介绍。以下示例展示了如何使用双与符号 (&&) 进行条件执行。

dataflow:> task create simpleComposedTask --definition "task1 && task2"

DSL 表达式 (task1 && task2) 表示仅在 task1 成功运行时才会启动 task2。任务图通过名为“组合任务运行器”的任务应用程序运行。

其他指南将更详细地介绍如何开发、测试和注册短期应用程序以及如何部署它们。

应用程序元数据

长期和短期应用程序可以提供有关支持的配置属性的元数据。Shell 和 UI 工具使用元数据在构建数据管道时提供上下文帮助和代码完成。您可以在此详细指南中找到有关如何生成和使用应用程序元数据的更多信息。

预构建应用程序

为了快速开始开发，您可以使用许多预构建的应用程序来与常见的数据源和接收器集成。例如，您可以使用将数据写入 Cassandra 的 cassandra 接收器和使用 Groovy 脚本转换传入数据的 groovy-transform 处理器。

安装说明展示了如何向 Spring Cloud Data Flow 注册这些应用程序。

您可以在应用程序指南中找到有关预构建应用程序的更多信息。

微服务架构风格

Data Flow 和 Skipper 服务器将流和组合批处理作业作为微服务应用程序集合部署到平台，每个应用程序都在自己的进程中运行。每个微服务应用程序都可以独立于其他应用程序进行扩展或缩减，并且每个应用程序都有自己的版本控制生命周期。Skipper 允许您在运行时独立升级或回滚流中的每个应用程序。

使用 Spring Cloud Stream 和 Spring Cloud Task 时，每个微服务应用程序都以 Spring Boot 作为基础库构建。这为所有微服务应用程序提供了功能，例如运行状况检查、安全性、可配置日志记录、监控和管理功能，以及可执行 JAR 打包。

需要强调的是，这些微服务应用程序只是“应用程序”，您可以使用 java -jar 并传入适当的配置属性来自行运行。创建自己的数据处理微服务应用程序类似于创建其他 Spring Boot 应用程序。您可以先使用 Spring Initializr 网站创建基于流或基于任务的微服务的基本框架。

除了将适当的应用程序属性传递给每个应用程序之外，Data Flow 和 Skipper 服务器还负责准备目标平台的基础架构。例如，在 Cloud Foundry 中，它会将指定的服

数据流服务器有助于简化多个相关应用程序在目标运行时的部署，设置必要的输入和输出主题、分区和指标功能。但是，您也可以选择手动部署每个微服务应用程序，而完全不使用数据流或 Skipper。这种方法可能更适合从小规模部署开始，随着您开发更多应用程序，逐渐采用数据流的便利性和一致性。手动部署流和基于任务的微服务也是一项有用的学习练习，可以帮助您更好地理解数据流服务器提供的一些自动应用程序配置和平台定位步骤。流和批处理开发人员指南遵循此方法。

与其他架构的比较

Spring Cloud Data Flow 的架构风格不同于其他流和批处理平台。例如，在 Apache Spark、Apache Flink 和 Google Cloud Dataflow 中，应用程序在专用计算引擎集群上运行。与 Spring Cloud Data Flow 相比，计算引擎的性质为这些平台提供了一个更丰富的环境来对数据执行复杂计算，但它引入了另一个执行环境的复杂性，而这在创建以数据为中心的应用程序时通常是不需要的。这并不意味着在使用 Spring Cloud Data Flow 时无法进行实时数据计算。例如，您可以开发使用 Kafka Streams API 时间滑动窗口和移动平均功能以及传入消息与参考数据集的连接的应用程序。

这种方法的一个好处是，我们可以在运行时委托给流行的平台。Data Flow 可以从它们的功能集（弹性和可扩展性）以及您可能已经拥有的关于这些平台的知识中获益，因为您可能将它们用于其他目的。这减少了创建和管理以数据为中心的应用程序的认知距离，因为部署其他最终用户/Web 应用程序的许多相同技能都适用。

流

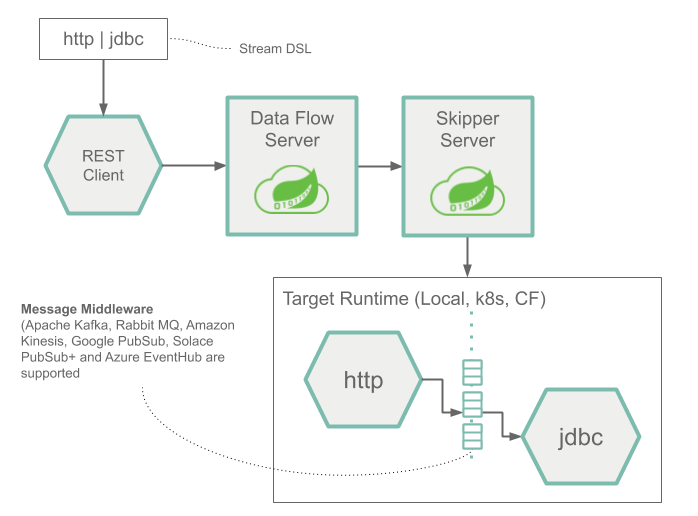

下图显示了一个简单流的运行时架构

Stream Architecture with Sources, Processor, and Sinks

Stream DSL 通过 POST 发送到数据流服务器。根据 DSL 应用程序名称到 Maven 和 Docker 工件的映射，http 源和 jdbc 接收器应用程序由 Skipper 部署到目标平台。发布到 HTTP 应用程序的数据随后存储在数据库中。

http 源和 jdbc 接收器应用程序在指定的平台上运行，并且与数据流或 Skipper 服务器没有连接。

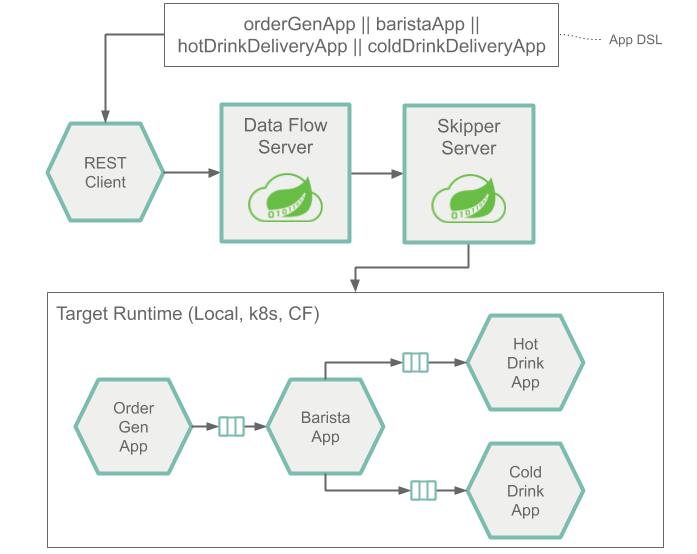

下图显示了流的运行时架构，该流由可以有多个输入和输出的应用程序组成

Stream Architecture with multiple inputs and outputs

在架构上，它与使用 Source、Sink 或 Processor 应用程序时相同。用于定义此架构的流应用程序 DSL 使用双竖线符号 (||) 而不是单竖线 (|) 符号。此外，在部署此流时，您必须提供更多信息，这些信息描述了如何使用消息传递系统将每个应用程序连接到另一个应用程序。
